概述
        1215-1234系列井用潛水三相異步電動機是我公司在引進國際技術的基礎上開發研制的產品系。該潛水電動機與潛水泵組成潛水電泵，長期潛入水中工作，主要用于在深井中驅動潛水泵提取地下水，為工礦企業、農田、牧場和居民生活提供生產和生活用水，也可用于礦井搶險排水。本系列產品壽命長，易于維護，是目前最理想的深井提水設備。

型號說明

電動機機座號與適用井徑對應表

適用條件
   1、電動機應完全潛入水中立式（或臥式適用），其潛入深度不大于70m,但不小于20m,最底位置距井底不少于5m（臥式使用時水位應高于潛水電機1m以上）。
   2、介質水溫不高于30℃。
   3、水中固體雜質含量（重量比）不超過0.01%。
   4、水中氯離子含量不得超過400mg/L；
   5、水中硫化氫含量不得大于1.5mg/L；
   6、介質水中不含腐蝕性物質，PH值在6.5-8.5范圍內。
   7、電機運行時內部應充滿潔凈的清水（可加防凍液）。
   8、功率范圍：   150-600kw（2級轉速） 87-3200kw（4級轉速）
電壓范圍：  三相380v   500v   3000v    6000v   10000v
適用場合：水井 16”、22”、24”、26”、28”、30”、36” 或水池、水坑中

設備特點
1、 電機防護等級：IPX8，絕緣等級為F
2、 為濕式充水、密封性結構
3、 采用德國引進技術，具有結構簡單、運行可靠、使用壽命長、維修方便、力能指標高等優點
4、 具有結構簡單、噪音小、設計優化、使用可靠、節能、易于維護、壽命長，水中運行節約基建投資等特點

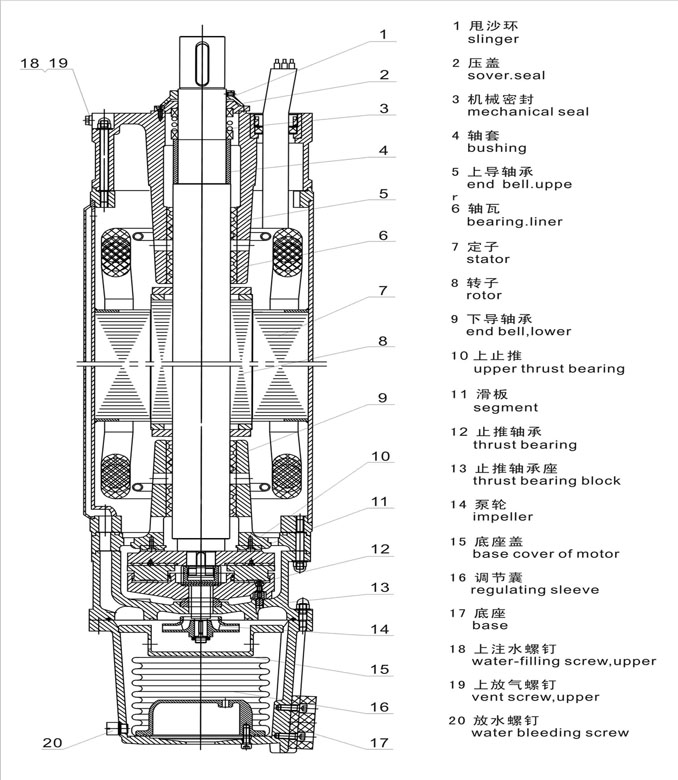

電動機機構
1、 潛水電機由定子、轉子、上下導軸承、下連接法蘭、底座、軸伸密封裝置等組成。
2、 潛水電機各止口連接處采用密封圈密封；軸伸密封根據水質含砂量多少，選擇不同方式的密封裝置。（含砂量大于0.01%時采用橡膠骨架油封；含砂量大于0.01-0.5%時采用機械密封）
3、 電動機下部裝有橡膠調節囊，其作用為當電機內部熱脹冷縮時及電機外部水位高低變化時，用以平衡電機內腔與水的壓力。
4、 電動機定子繞組采用耐水絕緣線，有良好的絕緣能力，繞組線與耐水JHS型電纜連接。
5、 潛水電機上、下導軸承座內裝有軸瓦，轉子下部裝有止推軸承。止推軸承由上、下止推軸承及滑板組成，用于承擔軸向力，上止推軸承為塊環形，下止推軸承為分塊扇形。

 技術支持
   1、保證電機的引出電纜處端電壓為380（1±5%）V，頻率為50(1±1%)HZ（其它電壓或頻率須特殊訂貨）。
   2、電機的******運行電流不得大于銘牌上的標定值（即額定電流，配套廠家和用戶在選用和調試潛水電泵機組的電源控制設備時，應特別注意）；
   3、電機應選用合適的控制方式（可實現電機的過載、欠壓、斷相運行的保護并可根據水位自動控制電泵的起停）；
   4、電機為連續工作制（S1）。兩次起動時間間隔不得小于10分鐘；
   5、電機應可豎直使用，也可臥式使用（須特殊訂制）；
   6、用于水池或超過規定的井徑中時應加裝吸水罩，使電機表面的水流速度達到0.5-1m/s,以保證電機良好的散熱。吸水罩應將電動機和第一，二級泵包括在內。

供貨范圍
潛水電機主機（包括3米引纜），電纜的接頭絕緣粘帶（包括優質聚氯乙烯粘帶、自熔乙丙膠帶、丁基橡膠自粘帶）使用維護說明書1份，合格證1份裝箱單1份，木箱包裝

注：當環境水或電網電壓、頻率不符合上述規定時，用戶可以提出要求，本公司提供訂制適用產品。

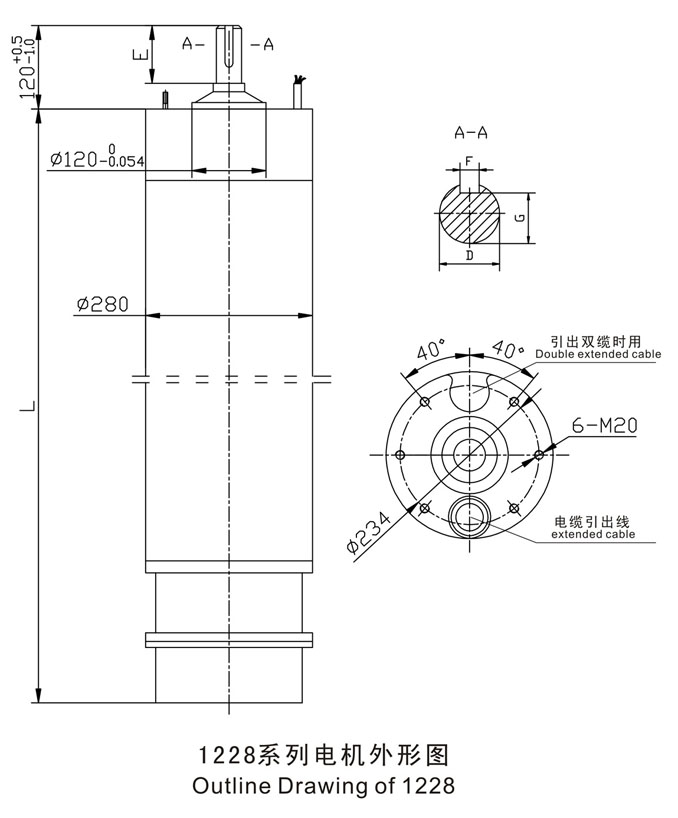

1228 系列井用潛水三相異步電動機
